В общем, проблема такова: имеется принципиальная схема и по ней надо сделать разводку печатной платы.
Жилательно компактно. Все на одной плате кроме трансформатора, индикатора, предохранителя и т.п.
Радиолюбители, момогите
711
Артёмочка
17 апр 2014 г., 10:44
venom
17 апр 2014 г., 10:51
Люди берегите воду - пейте пиво...
Артёмочка, Давай схему , нарисую плату...
Артёмочка
17 апр 2014 г., 10:52
venom, сижу с тела, не крепится, щя ссылку дам
venom
17 апр 2014 г., 10:54
Люди берегите воду - пейте пиво...
Хоть большая схема ?
Артёмочка
17 апр 2014 г., 11:13

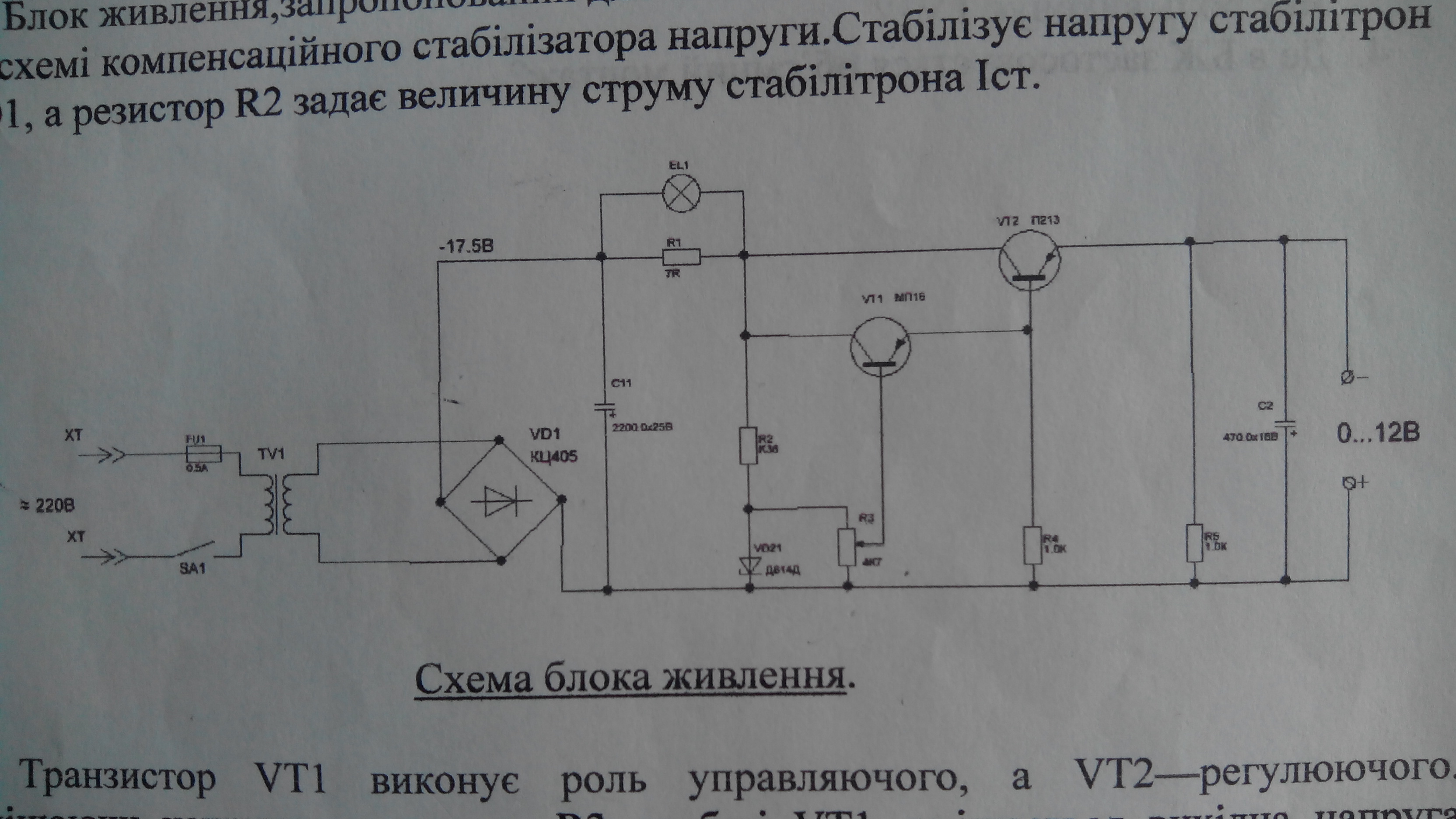

venom, наконец то инет появился на пк. вот схема
Прикрепленные файлы:
336
(1.24 MB)
venom
17 апр 2014 г., 11:17
Люди берегите воду - пейте пиво...
Артёмочка, откуда схема ?
Артёмочка
17 апр 2014 г., 11:22
venom, оригинал с журнала "радиоконструктор" 2002 г
tolya71
17 апр 2014 г., 11:25
Артёмочка, Зачем там плата? Чтоб разместить всего пару деталей. .gif)
Используй навесной монтаж. Работы на полчаса.
Используй навесной монтаж. Работы на полчаса.
venom
17 апр 2014 г., 11:27
Люди берегите воду - пейте пиво...
# Артёмочка (17.04.2014 / 11:22)Месяц какой ?
venom, оригинал с журнала "радиоконструктор" 2002 г
Артёмочка
17 апр 2014 г., 11:28
tolya71, мне надо ГОСТ соблюдать
